Lektor Home Server

  • Επεξεργαστής Intel Core i3 Dual-Core
  • Μνήμη 16GB DDR3
  • Μητρική Gigabyte Mini ITX
  • Δύο θύρες Giga LAN
  • Υποστήριξη πάνω από 6 HDDs
  • 8 θύρες USB (2 x USB 2.0, 6 x USB 3.0)
  • Υπέρ αθόρυβο σύστημα ψύξης από την Noctua
  • Τροφοδοτικό Corsair 650 Watt 80 PLUS®

“Αν θέλετε ένα πράγμα να πάει καλά, το κάνετε μόνοι σας.”

Napoleon Bonaparte

Οδηγίες

Όλα ξεκίνησαν όταν τούβλιασε το πρώτο μου Network Attached Storage (NAS); το Western Digital My Cloud (2TB) τον Ιούλιο του 2014. Το αγόρασα από ένα τοπικό κατάστημα τον Μάρτιο του 2014 στο κόστος των 100 ευρώ. Παρά το γεγονός ότι λειτούργησε άψογα ως συσκευή για κοινή χρήση αρχείων, δεν ανταποκρινόταν πλήρως στις απαιτήσεις μου. Θα ήθελα να κάνω πράγματα όπως η φιλοξενία της βάσης δεδομένων MySQL του XBMC μου και να παρέχει υποστήριξη για εκτύπωση σε δίκτυο. Έτσι άρχισα να πειραματίζομαι με το εσωτερικό του σύστημα του μέχρι να το τουβλιάσω.

Από ό,τι έκανα ακυρώθηκε η εγγύηση, και έτσι αποφάσισα να πάρω έναν αντικαταστάτη του NAS. Ήμουν διχασμένος ανάμεσα στο να φτιάξω το δικό μου NAS ή να αγοράσω ένα έτοιμω NAS. Τέλος, αποφάσισα να το κατασκευάσω μόνος μου με βάση τους παρακάτω λόγους...…

  1. Πάντα μου άρεσε να φτιάχνω το δικό μου κομπιούτερ μόνος μου.
  2. Πράγματα που είναι χτισμένα με αγάπη μπορεί να διαρκέσουν περισσότερο.
  3. Είναι πιο εύκολο να συντηρηθεί. Μπορώ να διορθώσω τα πράγματα που εγώ ο ίδιος έχω κατασκευάσει.
  4. Φθηνότερο να επισκευασθεί. Σε αντίθεση με τα έτοιμα NAS, τα ανταλλακτικά είναι ευκολότερα και φθηνότερα να τα προμηθευτής.
  5. Μπορείτε να κάνετε πιο ισχυρές συσκευές από τα έτοιμα NAS στο ίδιο εύρος τιμών.

Ενώ μπορεί να φαίνεται σαν ένας καλός λόγος για να φτιάξετε τον δικό σας NAS, θα πρέπει να γνωρίζετε ότι δεν είναι χωρίς δυσκολία, ειδικά αν δεν έχετε καμία εμπειρία στην συναρμολόγηση του δικού σας υπολογιστή πριν. Ελπίζω ότι αυτή η ιστοσελίδα θα διευκολύνει τις προκλήσεις όσο το δυνατόν περισσότερο.

Τα απαιτούμενα

Λιγότερη σκόνη

Εύκολη συντήρηση

x

Υπέρ αθόρυβο

Κατανάλωση σε αδράνεια κάτω από 50W

V

Μητρική Mini-ITX

SATA III x 6

N

Θύρες USB 3.0

Κάρτα οθόνης ενσωματομένη

BIOS Auto Boot

Διπλό Gigabit LAN

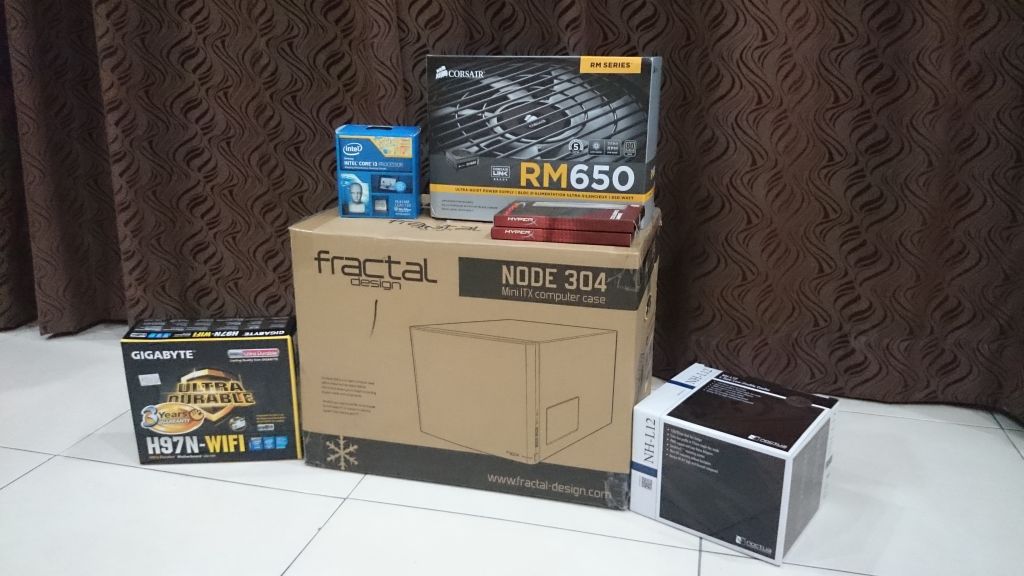

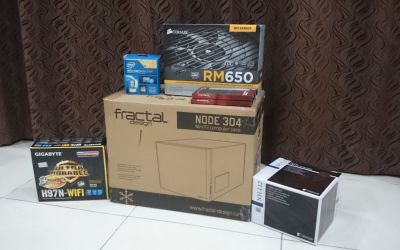

Υλικά

Για να επιτευχθεί η βέλτιστη ισορροπία μεταξύ επιδόσεων, κατανάλωσης ρεύματος, θερμοκρασίας και θόρυβο, θα πρέπει να επιλέξετε τις συσκευές προσεκτικά. Θέλω το όλο σύστημα να εργάζεται αξιοθαύμαστα και με ελάχιστο κόστος λειτουργίας, για πολύ καιρό και ήσυχα (χωρίς θόρυβο).

Για να μειώσουμε το κόστος, η κατανάλωση ενέργειας θα πρέπει να είναι χαμηλή, και το όριο που καθορίζεται για το υλοποίηση αυτή είναι 50W.

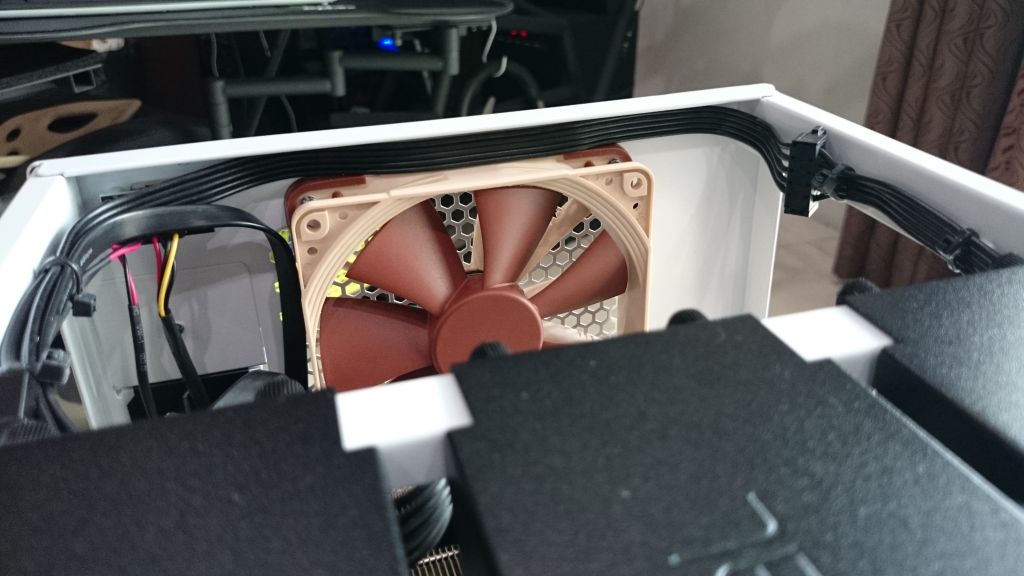

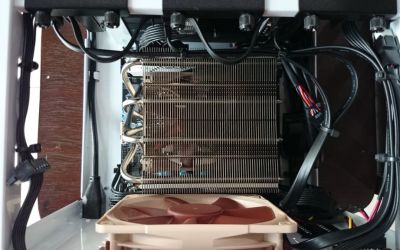

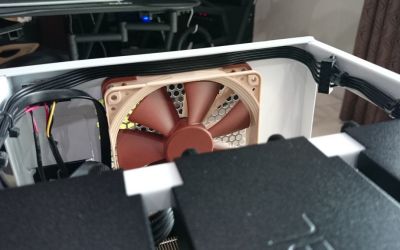

Για να έχουμε μια μακράς διαρκείας μηχανή, το κουτί θα πρέπει να αερίζεται καλά για να διατηρείται η θερμοκρασία χαμηλή, η πρόσληψη σκόνης πρέπει να είναι ελάχιστη και η κατανάλωση ηλεκτρικού ρεύματος πρέπει να είναι ρυθμιζόμενη.

Ο ανεμιστήρας είναι ο κύριος ένοχος του θορύβους, θα πρέπει να ελαχιστοποιεί τον αριθμό των στροφών του, χωρίς να θυσιάζει τον εξαερισμό πάρα πολύ.

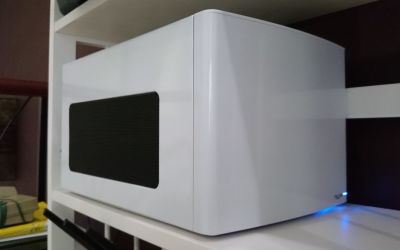

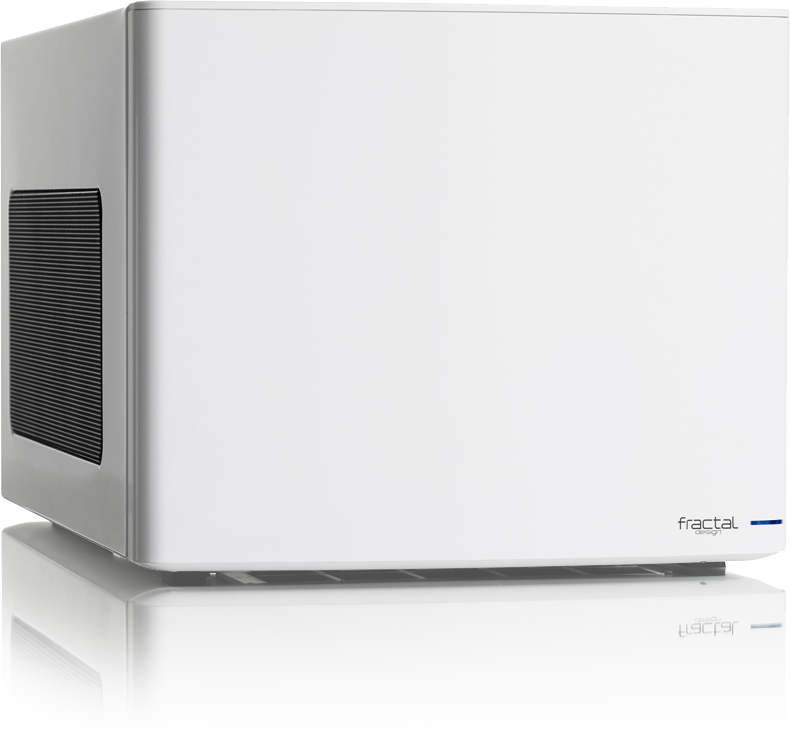

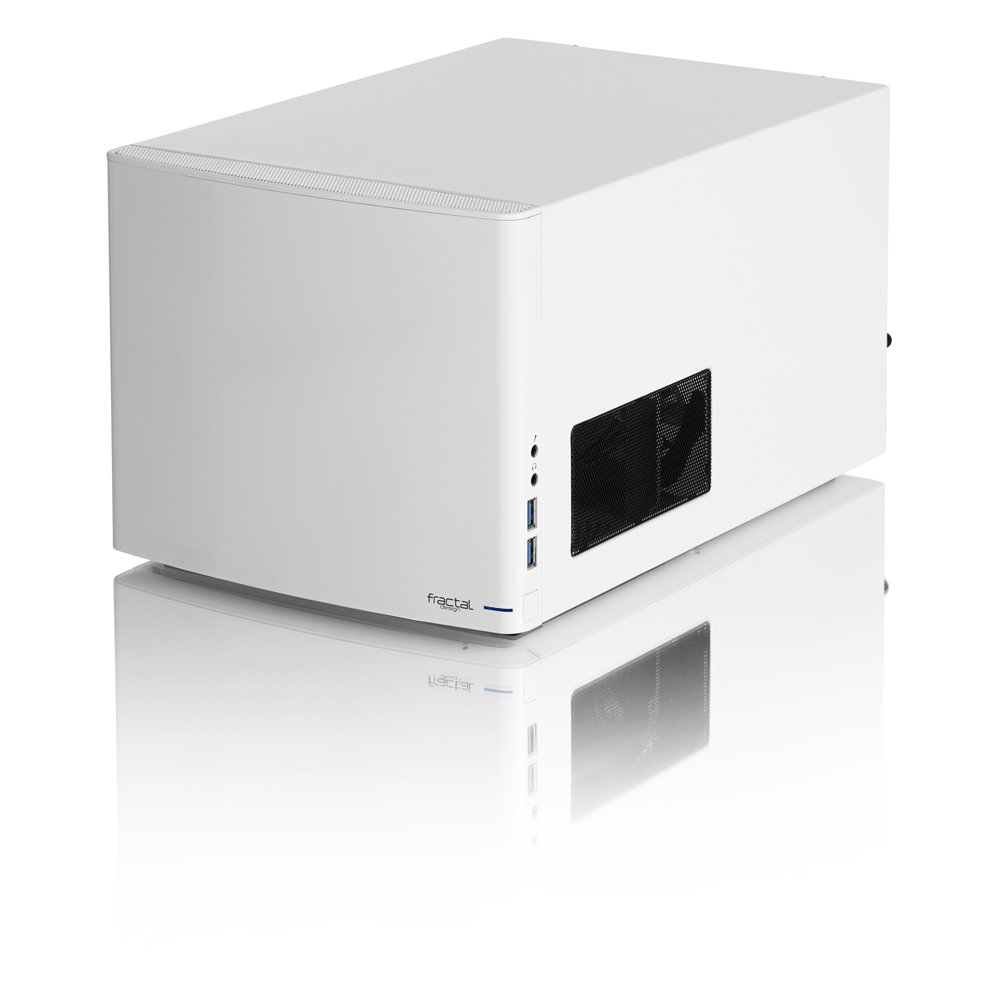

Κουτί: Fractal Design Node 304 (Λευκό)

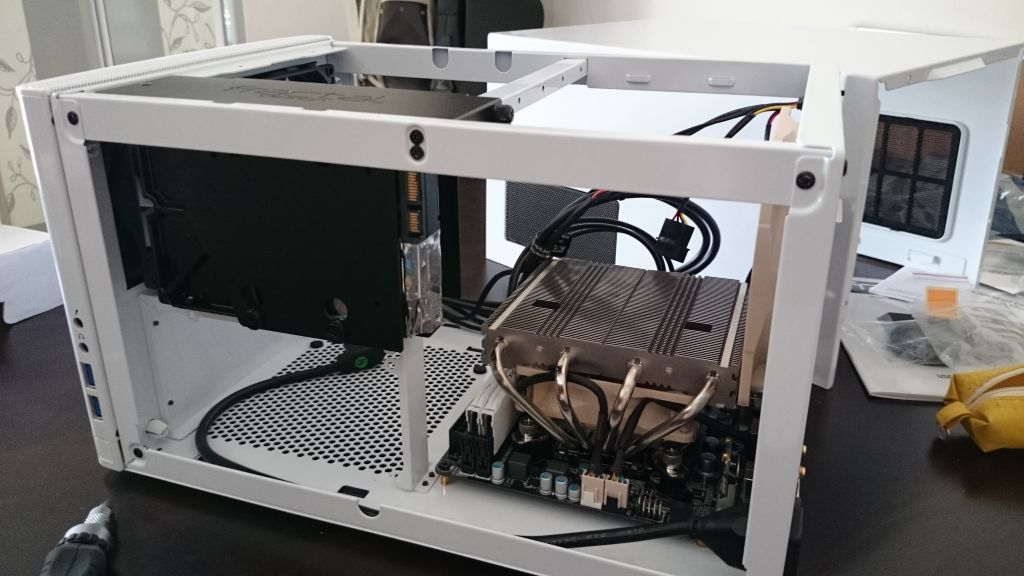

Το πρώτο συστατικό που αποφασίστηκε είναι το κουτί. Μόλις το επιλέξετε, το μόνο που χρειάζεται να κάνετε στη συνέχεια είναι να βρείτε τα σωστά υλικά που μπορούν να χωρέσουν μέσα σε αυτό..

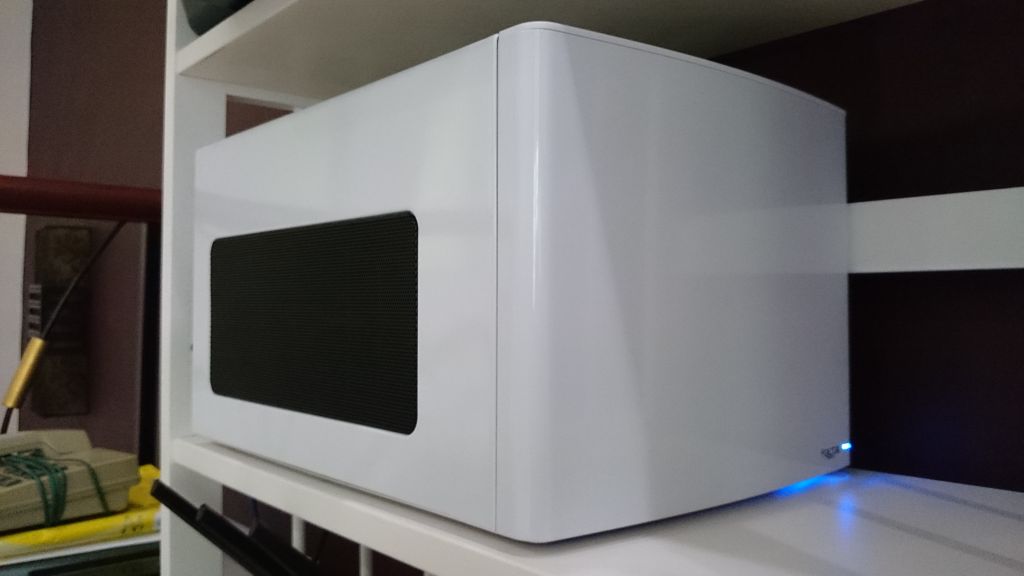

Αυτό που μου αρέσει περισσότερο στο Node 304 είναι ο μινιμαλιστικός σχεδιασμός του. Όπως μπορείτε να δείτε, μοιάζει με ένα μίνι ψυγείο ή φούρνο μικροκυμάτων. Δεν είναι κακό πράγμα, αν με ρωτάτε. , Εκτός από τον καλαίσθητο σχεδιασμό του, μου αρέσει επίσης γιατί έχει πολούς αεραγωγούς με φίλτρα σκόνης και ανεμιστήρες (ναι, έρχεται με 3 αθόρυβους ανεμιστήρες Series R2 με υδραυλικό ρουλεμάν) για να παρέχει άριστη ψύξη στο εσωτερικό του κουτιού. Αυτά τα φίλτρα σκόνης μπορεί εύκολα κανείς να αφαιρέσει για τον καθαρισμό τους.

Μην ξεγελιέστε από την μικρή εμφάνισή του. Μπορεί να χωρέση 6 σκληρούς δίσκους, ένα πλήρες μέγεθος ATX τροφοδοτικό, κανονική ψύκτρα / σύστημα ψύξης νερού και κάρτα γραφικών μέχρι 310 χιλιοστά. Δεδομένου ότι αυτό είναι για κατασκευή NAS, κάρτα γραφικών δεν πρόκειται να συμπεριληφθή. Ο χώρος σε αυτή την περίπτωση καταλαμβάνεται πλήρως από τα υλικά καθιστώντας το μια πολύ πυκνή και συμπαγής κατασκευή. Το ζεύγος αυτό με μια σωστή μητρική mini-ITX, μπορεί να μετατραπεί σε μια τερατόδης παιχνιδομηχανή στο ίδιο επίπεδο με ένα πλήρη πύργο.

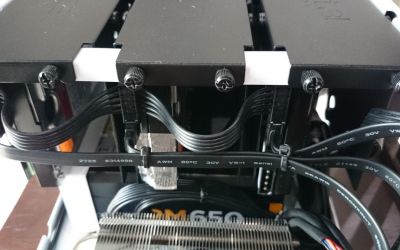

Τα μόνα προβλήματα που έχουμε σε αυτή την περίπτωση είναι η έλλειψη εξωτερικών θέσεων hot swappable σκληρού δίσκου και τη διαχείριση των καλωδίων. Η διαχείριση των καλωδίων δεν είναι εύκολη σε αυτή την περίπτωση, λόγω του στενού χώρου της. Δεν υπάρχει κανένας τρόπος που μπορείτε να αποκρύψετε πλήρως τα καλώδια και είναι και καλό πράγμα που δεν έρχεται με διαφανές παράθυρο. Οι εξωτερικές hot swappable θέσεις σκληρού δίσκου λείπουν σε αυτή την περίπτωση. Ωστόσο, μπορώ να ζήσω χωρίς αυτό γιατί δεν σκοπεύουν να αντικαταστήσω τους υπάρχων σκληρούς δίσκους. Αν πραγματικά χρειαστεί να αντικαταστήσετε ή να προσθέσετε ένα νέο σκληρό δίσκο, δεν πειράζει να ανοίξετε το περίβλημα για να το κάνετε.

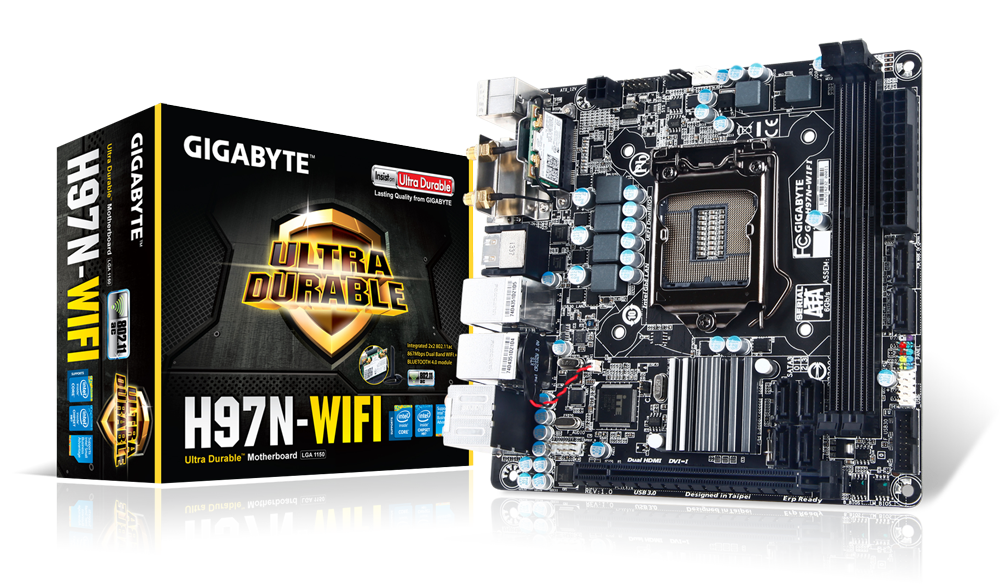

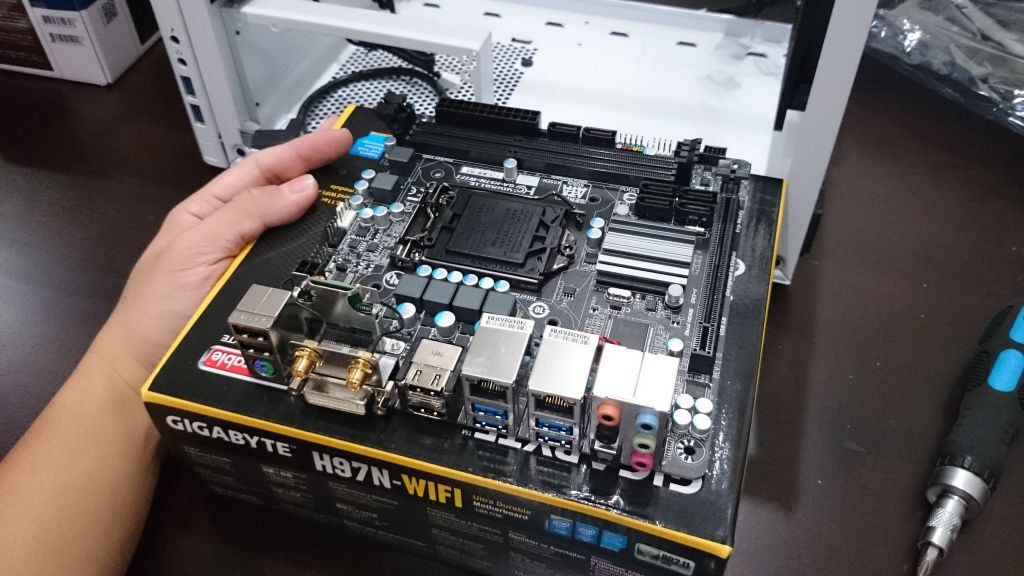

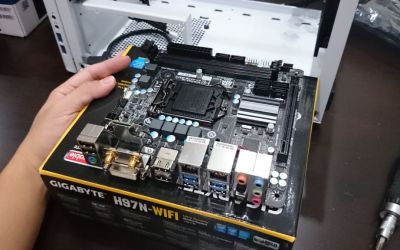

Μητρική: GIGABYTE GA-H97N-WIFI

  • Mini-ITX fo€ factor
  • Integrated graphic processor
  • Dual Gigabit LAN
  • 6 x SATA 6Gb/s connectors
  • 4 x USB 2.0/1.1 ports
  • 6 x USB 3.0/2.0 ports
  • 2 x DDR3 1600/1333 MHz DIMM sockets (max 16 GB)

€75



Περισσότερες Πληροφορίες Αγορά

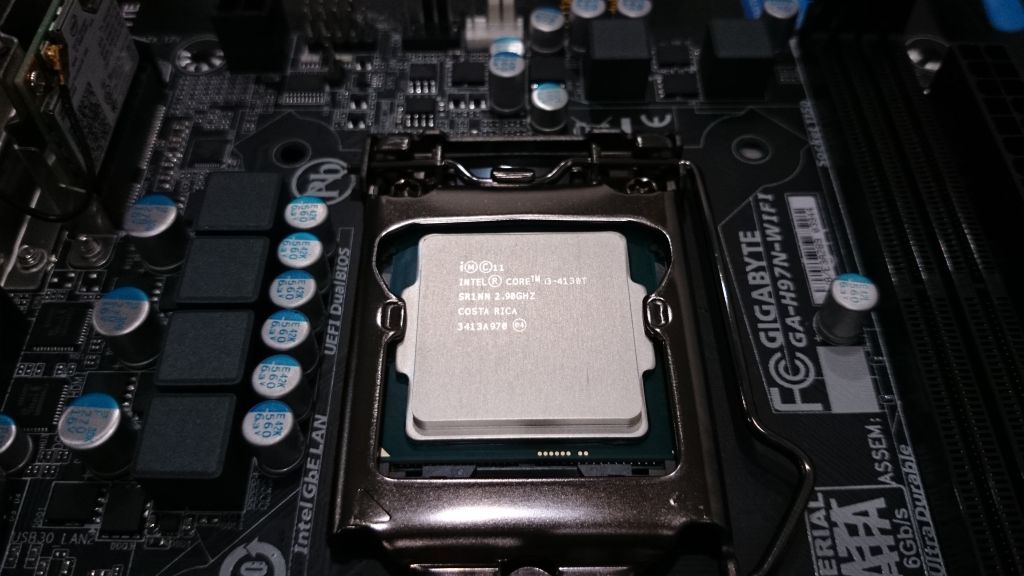

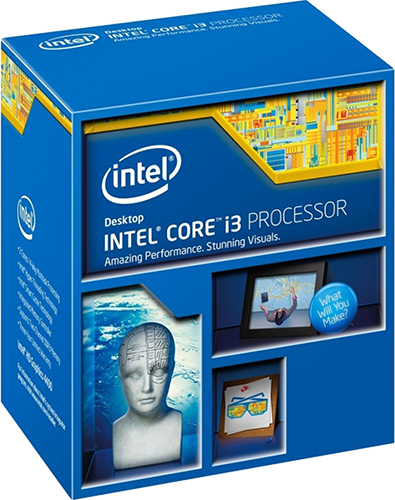

Επεξεργαστής: Intel® Core™ i3-4130T

(3M Cache, 2.90 GHz, 2 Cores)

Ο επεξεργαστής αυτός επιλέχθηκε επειδή είναι η φθηνότερη λύση και έχει τη χαμηλότερη τιμή TDP μόλις 35W (καταναλώνουν λιγότερη ενέργεια). Εκτός από αυτό, υποστηρίζει επίσης τη μνήμη ECC, καθιστώντας το δυνατό για μελλοντική αναβάθμιση.

95,00 ευρώ



Περισσότερες Πληροφορίες Αγορά

Intel® Core™ i3-4130T Processor

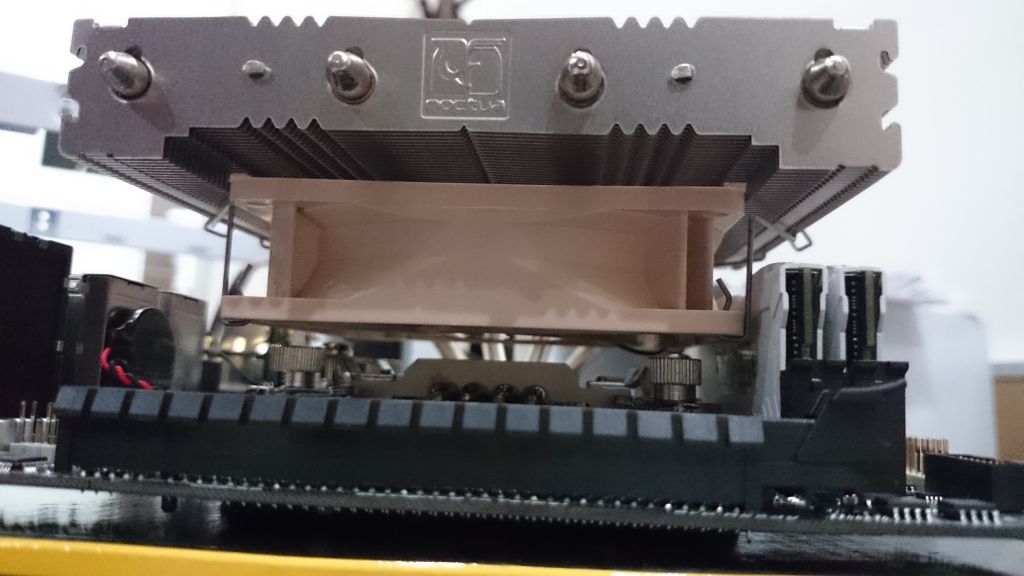

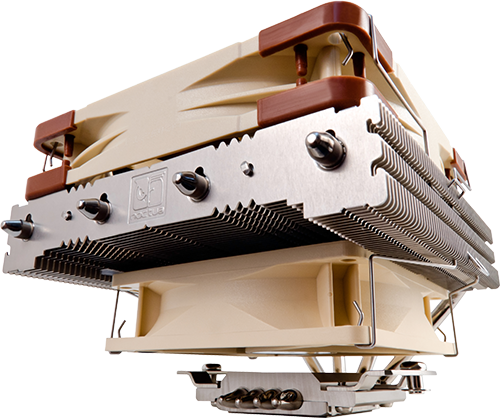

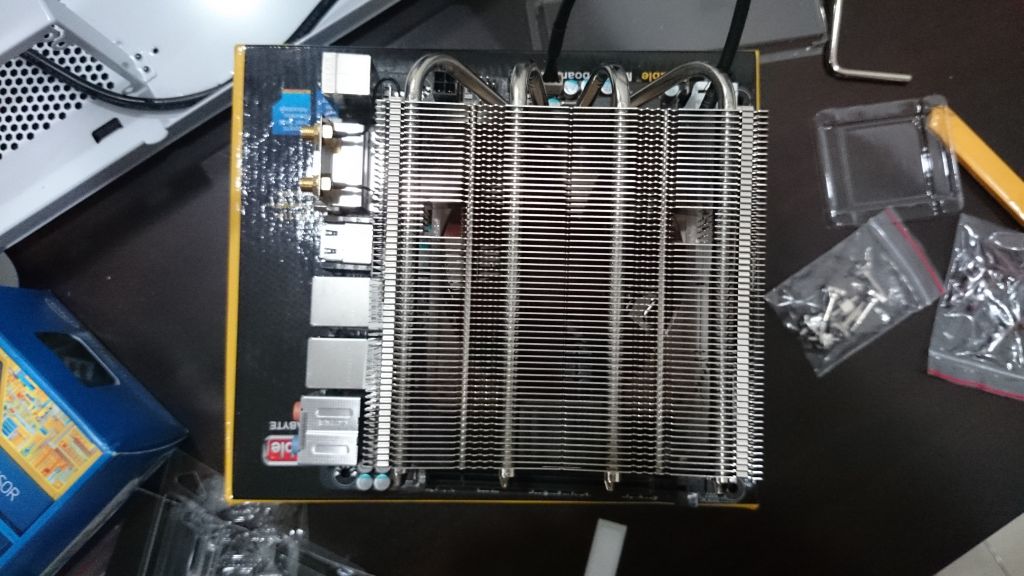

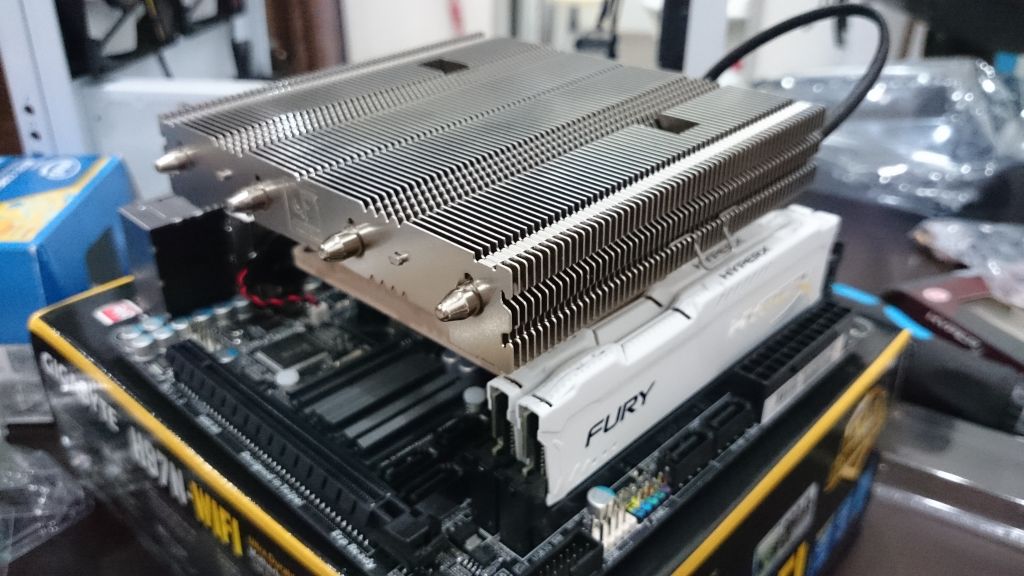

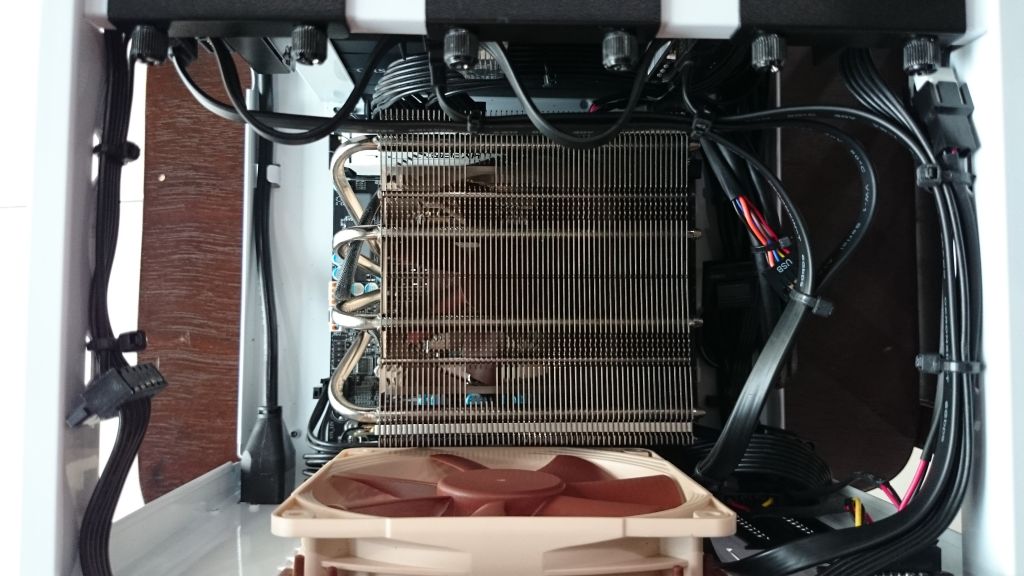

Ψύκτρα: Noctua NH-L12 CPU

Η Noctua είναι γνωστή για τους εξαιρετικά χαμηλής κατανάλωσης και χαμηλού θορύβου ανεμιστήρες που ικανοποιούν και τις δυο απαιτήσεις μου. Δεδομένου ότι ο ανεμιστήρας καταναλώνει ηλεκτρισμό και παράγει θόρυβο, σκοπεύω να μειώσω τον αριθμό των ανεμιστήρων όσο το δυνατόν περισσότερο, χωρίς συμβιβασμούς στην ψύξη του συστήματος που θα μειώσουν τη διάρκεια ζωής των εξαρτημάτων. Αρχικά, ήθελα να πάω για παθητική (χωρίς ανεμιστήρες) λύση ψύξης όπως η Zalman FX-100. Ωστόσο, είναι πολύ μεγάλο για να χωρέσει μέσα στην θήκη. Η λύση ψύξης νερού είναι εκτός ζήτησης γιατί εκτός από τον ανεμιστήρα, έχει και κινητήρα αντλίας που θα έχει ως αποτέλεσμα μεγαλύτερη κατανάλωση ενέργειας. Επίσης, δεν χρειάζομαι κανένα ανεμιστήρα με φανταχτερό φωτισμό LED που καταναλώνει περιττή ισχύ.

Μετά από λίγες μέρες έρευνας, επιλέγω τελικά το Noctua NH-L12 ως ψύκτη CPU με βάση αυτούς τους παράγοντες…

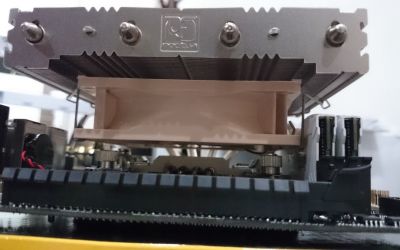

  • Σχεδιασμός διπλού ανεμιστήρα. Μπορώ να αφαιρέσω έναν ανεμιστήρα και να εξακολουθήσει να είναι ακόμα επαρκής η ψύξη για να κρυώσει η CPU χάρη στην μεγάλη επιφάνια πτερυγίων ψύξης και τον επεξεργαστή με χαμηλό TDP. Εκτός αυτού, μπορώ να αντικαταστήσω τον ανεμιστήρα προεπιλογής με ένα ανεμιστήρα που είναι πιο premium (πιο ήσυχος και καταναλώνει λιγότερη ενέργεια).

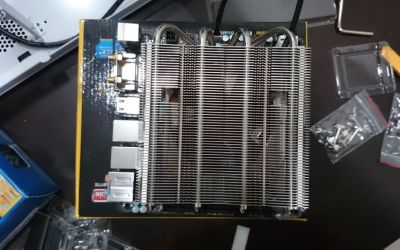

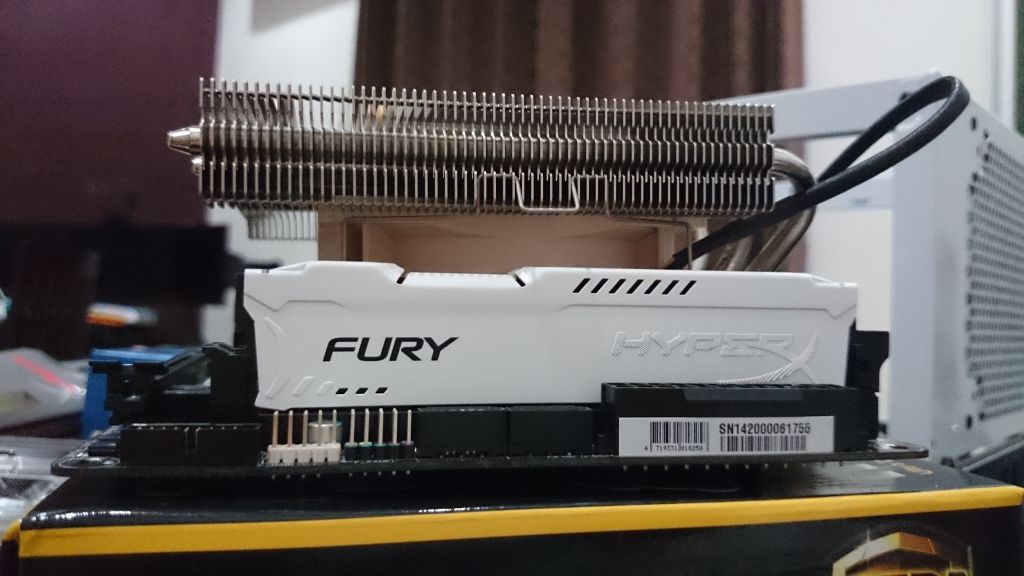

  • Χαμηλό προφίλ. Δεν χρειάζεται να ανησυχώ ότι μπορεί να μην χωρέσει στο κουτί.

Ωστόσο, εύχομαι η Noctua να έχει περισσότερη επιλογή χρώματος για να επιλέξει ο πελάτης της.

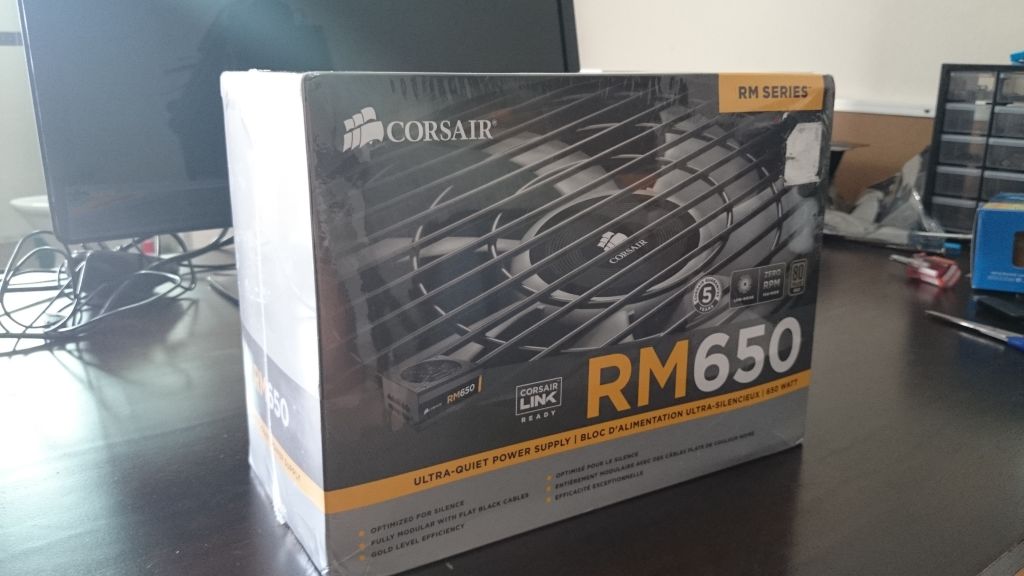

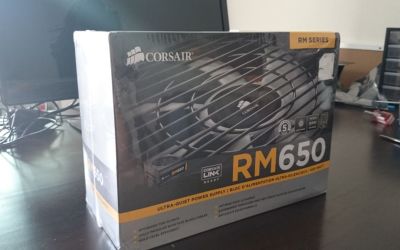

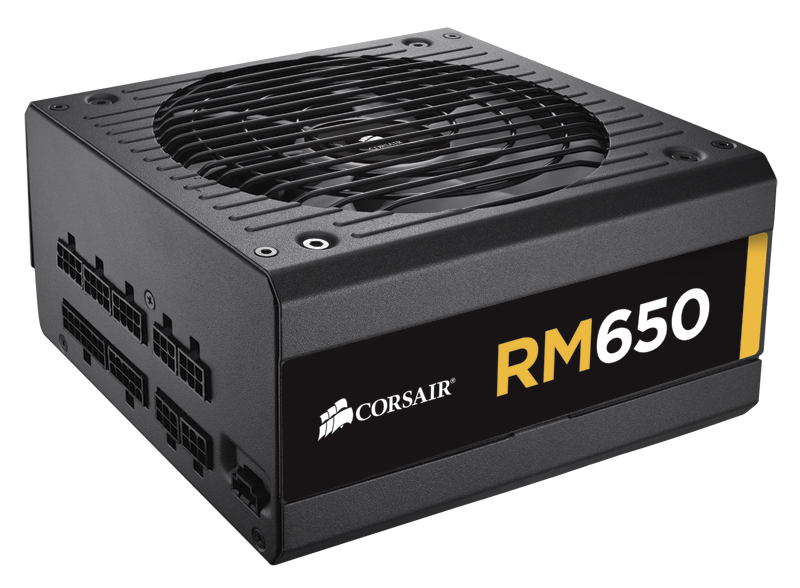

Τροφοδοτικό: Corsair RM650 – 650 Watt 80 PLUS® Gold Certified Fully Modular

Για να είμαι ειλικρινής, δεν χρειάζομαι έναν τέτοιο PSU υψηλής χωρητικότητας. Μετά από όλα, η μέγιστη κατανάλωση ενέργειας που σκοπεύω είναι μόνο 50W. Εντούτοις, δεν μπόρεσα να βρω κανένα premium PSU κάτω από 200W όριο. Εκείνα που βρήκα γύρω από αυτό το φάσμα είναι μπερδεμένα PSU που είναι αναποτελεσματικά και μπορεί να παράγουν θόρυβο και θερμότητα που θα μειώσουν τη διάρκεια ζωής ολόκληρου του συστήματος.

Με την απαίτηση κατανάλωσης ενέργειας κάτω από 50W, έψαξα για το PSU που είναι εξαιρετικά αποδοτικό με παθητική ψύξη (χωρίς ανεμιστήρα). Το μόνο PSU που διαπίστωσα ότι ικανοποιεί την απαίτηση είναι το Seasonic SS-400FL 400W 80 PLUS χωρίς ανεμιστήρα PSU. Δυστυχώς, ήταν εκτός αποθέματος και πολύ ακριβό. Στη συνέχεια ήρθα σε Corsair RM650. Έχει βαθμολογία 80 PLUS Gold (περισσότερο από 90% efficient), ο ανεμιστήρας δεν περιστρέφεται κάτω από χαμηλό έως μεσαίο φορτίο και είναι και φθηνότερο. Το άρπαξα αμέσως. .

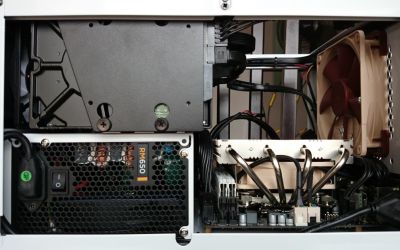

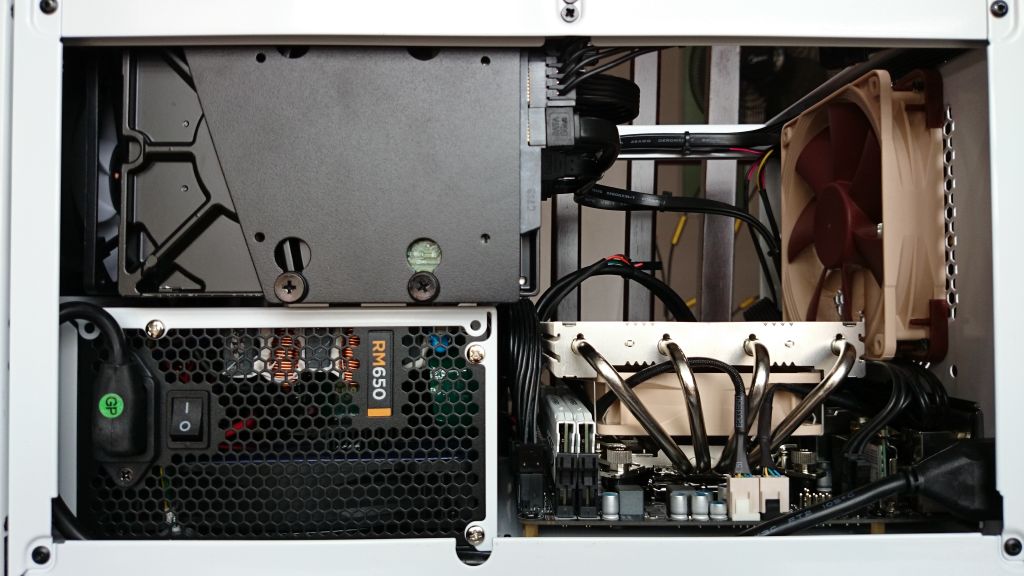

Πρόκειται για ένα πλήρως αρθρωτό PSU που αποτελεί την καλύτερη επιλογή για μικρό κουτί, όπως το Node 304. Αυτό σημαίνει ότι ο χώρος μέσα στο κουτί είναι πιο άνετος χωρίς όλα τα αχρησιμοποίητα καλώδια.

95,00 ευρώ



Περισσότερες Πληροφορίες Αγορά

Corsair €650 650 Watt 80 PLUS® Gold Certified Fully Modular PSU

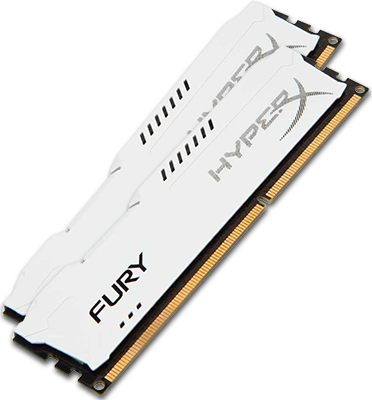

Kingston HyperX Fury 8GB DDR3 1600Mhz (white)

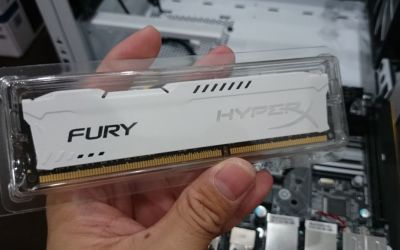

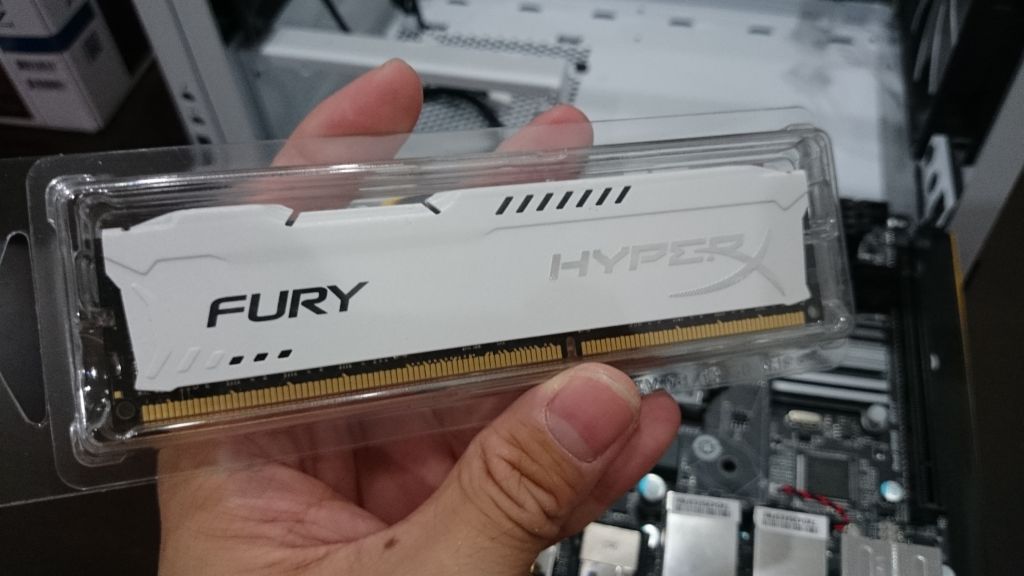

Μνήμη: Kingston HyperX Fury 16GB DDR3 1600Mhz (8GB x 2)

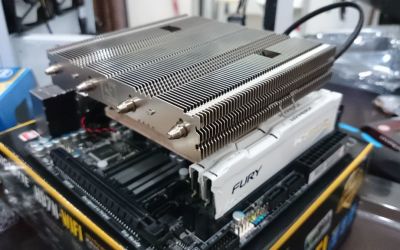

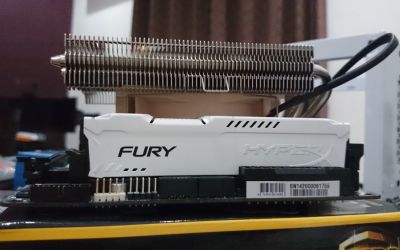

Αποφάσισα να βάλω τη μέγιστη μνήμη που μπορεί να υποστηρίξει η μητρική πλακέτα. Έρχεται με ψήκτρα σε αντίστοιχο λευκό χρώμα. Καταρχάς, ήθελα να πάω για μνήμη χαμηλής τάσης με ECC. Η μνήμη LV είναι δύσκολο να βρεθεί και δεν νομίζω ότι μπορεί να μειώσει σημαντικά την κατανάλωση ρεύματος. Για να υποστηρίξετε τη μνήμη ECC, πρέπει να βρω μια συμβατή μητρική πλακέτα. Ωστόσο, δεν μπόρεσα να βρω καμία μητρική mini-ITX που να μπορεί να υποστηρίξει τη μνήμη ECC και να καλύπτει τις υπόλοιπες απαιτήσεις μου. Για να μην αναφέρουμε ότι η μνήμη ECC και η υποστηρικτική μητρική πλακέτα της, είναι πιο ακριβή από μία συμβατική. Αφού πέρασα αμέτρητες ώρες ψάχνοντας για μια λύση, αποφάσισα να εκμεταλλευτώ τις πιθανότητες και να πάω για μνήμες μη ECC.



€110,00



Περισσότερες Πληροφορίες Αγορά

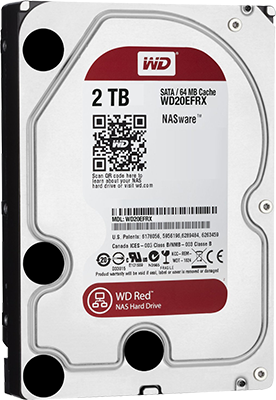

Σκληρός δίσκος: Western Digital Red NAS Hard Drives (2TB x 3)

Αποφάσισα να ξεκινήσω με σκληρούς δίσκους 2TB σε διαμόρφωση RAID 5 και χρειάζομαι τουλάχιστον 3 μονάδες δίσκου για να το κάνω αυτό. Δεδομένου ότι κατάφερα να σώσω το σκληρό δίσκο από το μπλοκ μου WD My Cloud, πρέπει απλά να αγοράσω 2 επιπλέον σκληρούς δίσκους. Αποφάσισα να πάω για τους ίδιους σκληρούς δίσκους για λόγους απλότητας.



€72,00/drive

Περισσότερες Πληροφορίες Αγορά

WD Red 2TB NAS Drive
WD Red 2TB NAS Drive
WD Red 2TB NAS Drive
SanDisk 8GB Cruzer Fit USB Flash Drive

Στικάκι: SanDisk 8GB Cruzer Fit USB Flash Drive

Το λειτουργικό σύστημα για το NAS απαιτεί μια μονάδα flash USB να λειτουργεί ως μονάδα εκκίνησης. Το επιλέγω αυτό λόγω του εξαιρετικά χαμηλού προφίλ της. Μόλις συνδεθείτε, δεν θα παρατηρήσετε ποτέ ότι υπάρχει.



€4,00



Περισσότερες Πληροφορίες Αγορά

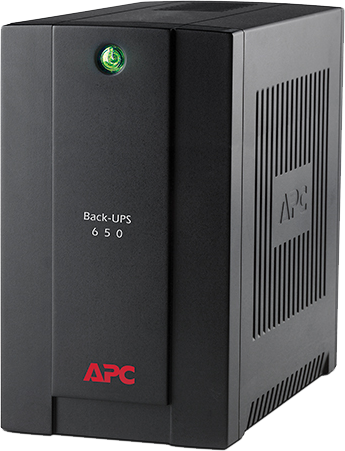

UPS: APC 650VA Power Saving UPS

Εκτός από την παροχή εφεδρικής ισχύος και τη ρύθμιση της τάσης, όταν το UPS συνδυαστεί με το λειτουργικό σύστημα για το NAS, μπορεί να κάνει υπέροχα πράγματα όπως αυτόματη απενεργοποίηση σε διακοπή ρεύματος και αυτόματη εκκίνηση μόλις ξαναέρθει το ρεύμα. Το NAS μπορεί επίσης να ενημερώσει το UPS για τον τερματισμό λειτουργίας μετά την είσοδο στην ασφαλή λειτουργία.



€64,00



Περισσότερες Πληροφορίες

APC 650VA 230V Power Saving UPS

Σύνολο υλικών

Συνολικό κόστος: €502,68

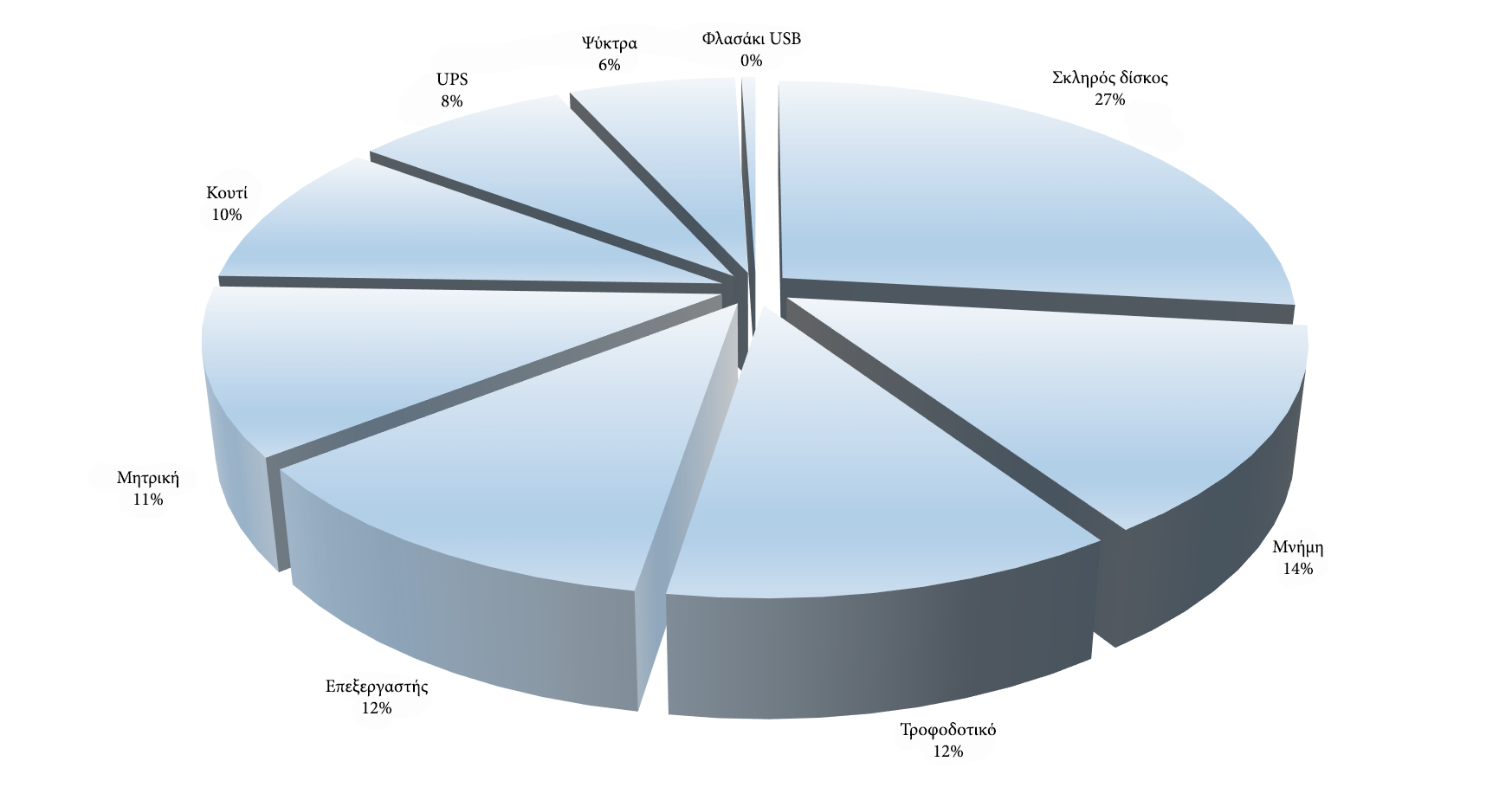

Lektor Cost Breakdown
Ονομασία Προϊόντος Μοντέλο Τιμή Ποσότιτα Σύνολο Ημερομηνία Αγοράς
Western Digital Red NAS Hard Drive (2TB) WD20EFRX € 71.00 3 € 215,00 12 Αυγ 2014
Kingston HyperX Fury 8GB DDR3 1600Mhz (white) RAM HX316C10FW/8 € 55,00 2 € 110,00 22 Ιουλ 2014
Corsair €650 PSU CP-9020054-NA € 95,00 1 € 95,00 31 Ιουλ 2014
Intel® Core™ i3-4130T Processor BX80646I34130T € 95,00 1 € 95,00 22 Ιουλ 2014
GIGABYTE GA-H97N-WIFI Motherboard GA-H97N-WIFI € 89,00 1 € 89,00 22 Ιουλ 2014
Fractal Design Node 304 (White) Casing FD-CA-NODE-304-WH € 78,00 1 € 78,00 21 Ιουλ 2014
APC 650VA 230V Power Saving UPS BX650CI-MS € 64,00 1 € 64,00 22 Ιουλ 2014
Noctua NH-L12 CPU Cooler NH-L12 € 50,00 1 € 50,00 31 Ιουλ 2014
SanDisk 8GB Cruzer Fit USB Flash Drive SDCZ33-008G € 4,00 1 € 4,00 28 Ιουλ 2014

Το λειτουργικό σύστημα

Τώρα που έχετε συγκεντρώσει πλήρως τα hardwares, ήρθε η ώρα για το λειτουργικό σύστημα. Υπάρχουν λίγα δημοφιλή OS που μπορείτε να επιλέξετε για τα NAS σας όπως το FreeNAS, το LaCie NAS και το U-NAS.

Ωστόσο, το λειτουργικό σύστημα που επιλέγω για το NAS μου είναι το DSM της Synology. Ναι σωστά διαβάσατε, μπορείτε να εγκαταστήσετε το ίδιο OS που έχουν τα προϊόντα της Synology και ο οδηγός για το πώς να το κάνετε αυτό είναι ελεύθερα διαθέσιμος στο Internet. Ωστόσο, δεν είναι και τόσο απλό αυτό και οι περισσότεροι από τους οδηγούς που βρήκα είναι αρκετά συγκεχυμένοι. Ευτυχώς για σας, τα έχω συντάξει σε έναν εύκολο οδηγό που λειτουργεί άψογα στο μηχάνημά μου.

Χρήσιμα κόλπα

Δεν βρέθηκαν αποτελέσματα

Η σελίδα που ζητήσατε δεν μπορεί να βρεθεί. Προσπαθήστε να βελτιώσετε την αναζήτησή σας ή χρησιμοποιήστε την παραπάνω πλοήγηση για να εντοπίσετε την ανάρτηση.

Κατανάλωση ρεύματος

Η κατανάλωση ενέργειας είναι πολύ σημαντική σε αυτή την κατασκευή επειδή σχεδιάζω να την αφήσω να λειτουργεί 24/7. Δεν είναι πρακτικό να έχεις ένα σούπερ υπολογιστή, αλλά να πρέπει να πληρώνεις περισσότερα από € 100 κάθε μήνα για λογαριασμούς ηλεκτρικού ρεύματος. Η μέγιστη κατανάλωση ενέργειας που θέτω για αυτή την κατασκευή δεν υπερβαίνει τα 50W. Νομίζω 50W είναι μια ρεαλιστική τιμή, επειδή το μεγαλύτερο μέρος του εμπορικού NAS τρέχει γύρω από αυτή την τιμή πάρα πολύ. Για να υπολογίσετε το μηνιαίο κόστος λειτουργίας του μηχανήματος 24 ώρες την ημέρα, υποθέτω ότι ένα μήνα έχει 30 ημέρες και χρησιμοποιώ το υψηλότερο ποσοστό από την ΔΕΗ € 0,571 / kWh. Έτσι, το μέγιστο κόστος που είμαι πρόθυμος να πληρώσω κάθε μήνα είναι…

0.05kW X 24 ώρες X 30 ημέρες X €0.1273/kWh = €4.58

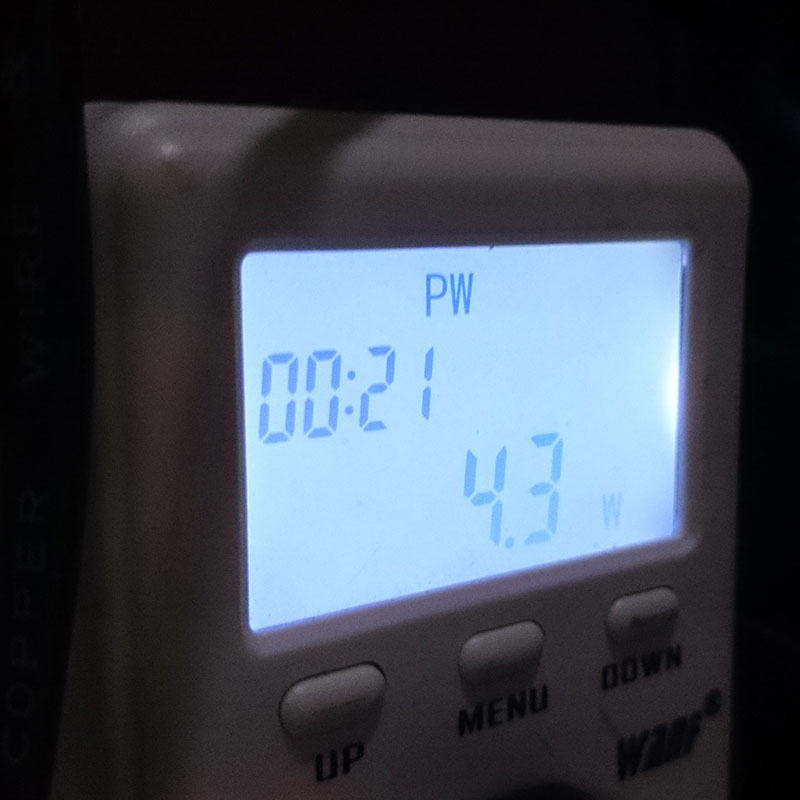

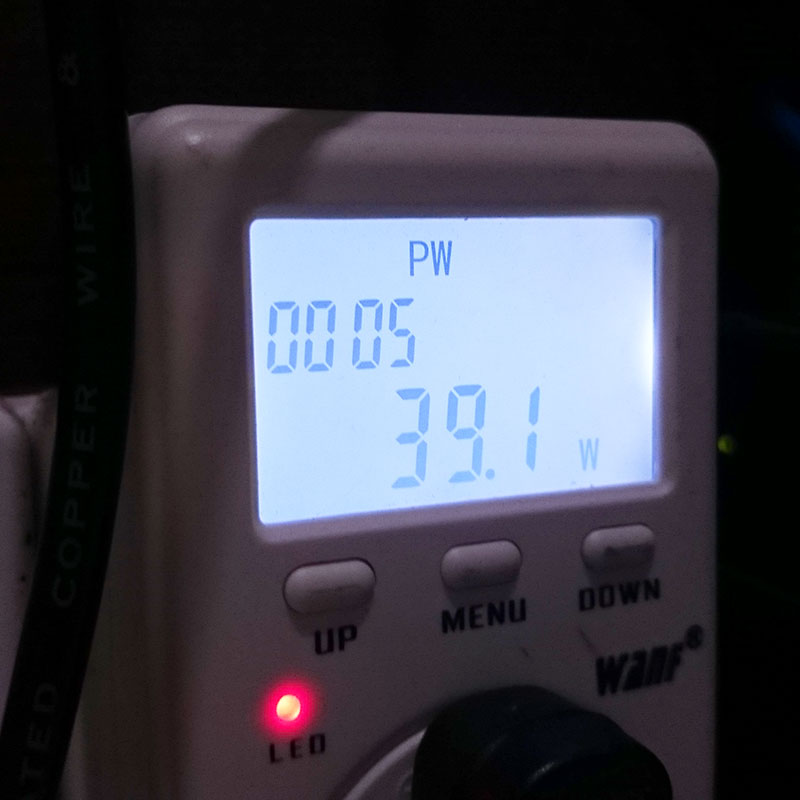

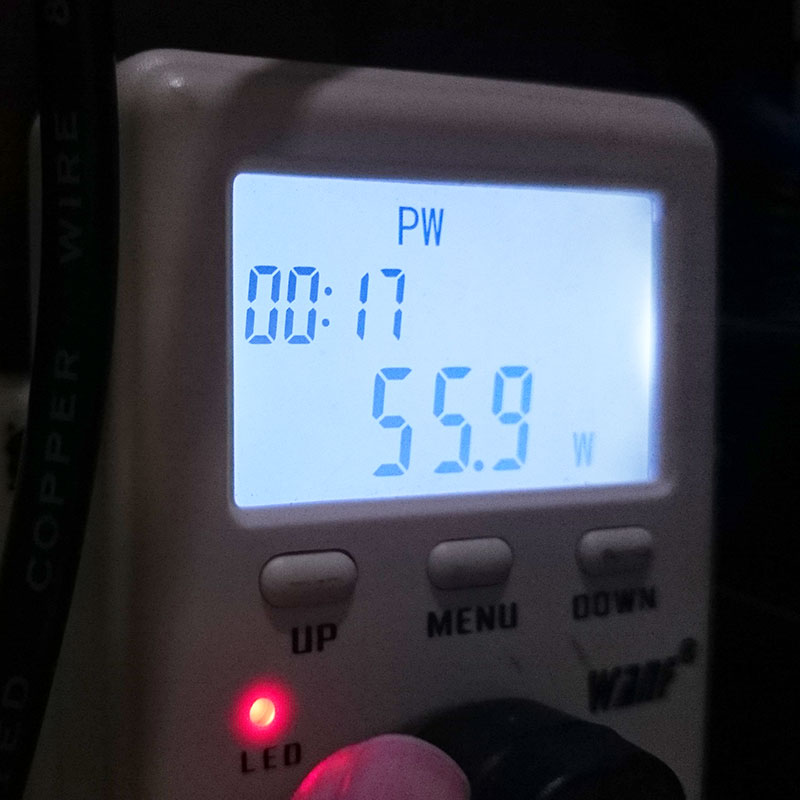

Αλλά πόση ισχύς καταναλώνει το NAS; Για να το βρω αυτό, χρησιμοποιώ το Multifunctional Mini Ammeter με αυτό μπορείτε να μετρήσετε την κατανάλωση ισχύος απευθείας από την πρίζα τοίχου. Εδώ είναι τα αποτελέσματα από 3 διαφορετικά σενάρια.

Κατανάλωση ρεύματος σε αναμονή (W)

Κατανάλωση ρεύματος σε φορτίο (W)

Κατανάλωση ρεύματος σε αδράνεια (W)


Θόρυβος

Είναι πραγματικά ήσυχο. Αν είχα ένα όργανο μέτρησης θορύβου θα σας το έδειχνα. Παρόλα αυτά πιστέψτε με…



“Είναι το πιο αθόρυβο κομπιούτερ που έχω φτιάξει.”


Θερμοκρασία

Η θερμότητα είναι ο εχθρός των ηλεκτρονικών υπολογιστών και άλλων συσκευών. Πρέπει να την κατεβάσετε όσο το δυνατόν περισσότερο. Δυστυχώς, η θερμοκρασία στην Ελλάδα και σε άλλες μεσογειακές χώρες είναι σχετικά υψηλή.

Θεωρητικά, η χαμηλότερη κατανάλωση ρεύματος παράγει λιγότερη θερμότητα, αλλά οι μικρότεροι ανεμιστήρες απομακρύνουν επίσης και λιγότερη θερμότητα. Έτσι, το σύστημα διαθέτει αρκετούς ανεμιστήρες για να αφαιρέσει τη θερμότητα; Για να το βρω αυτό, θα μετρήσω τη θερμοκρασία μέσα στο κουτί.

Σύμφωνα με αυτή την σελίδα, η εσωτερική θερμοκρασία του αέρα πρέπει να είναι περίπου 40 °C.

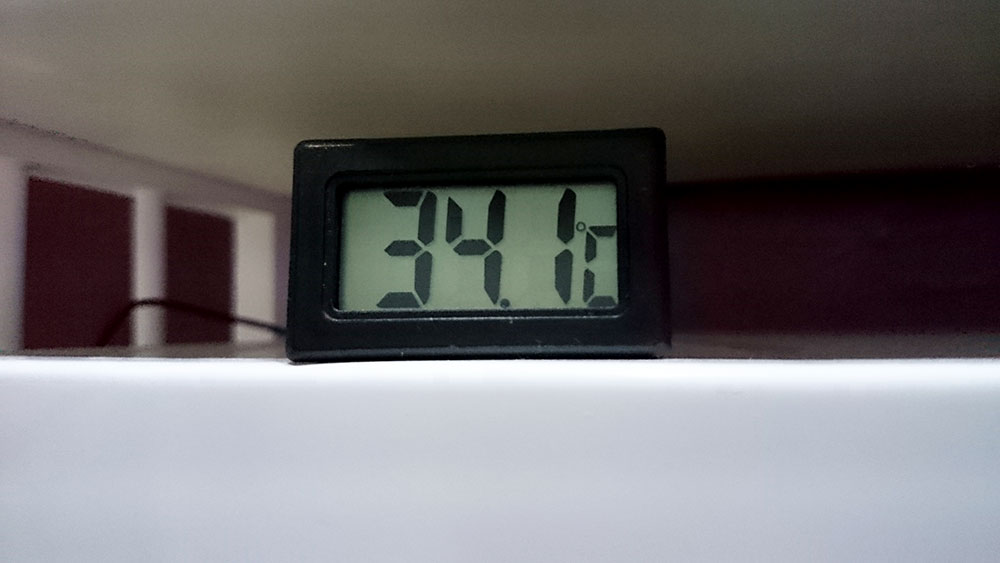

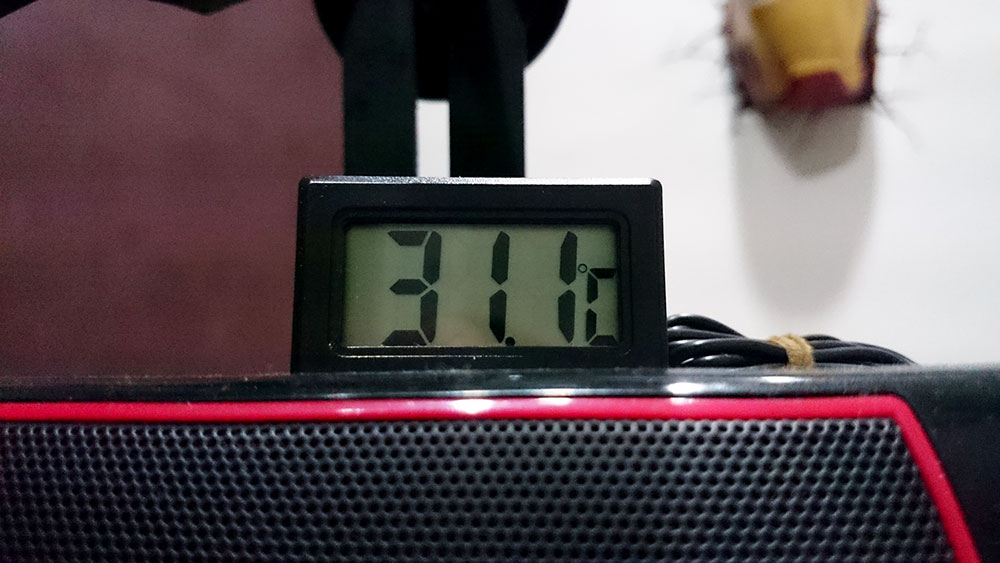

Για να μετρήσω τη θερμοκρασία, χρησιμοποιώ ένα Ψηφιακό θερμόμετρο με εξωτερικό αισθητήρα και τοποθετώ τον αισθητήρα στρατηγικά στη μέση του κουτιού, αναρτημένος στον αέρα χωρίς να αγγίζει τίποτα. Παίρνω τη θερμοκρασία αφού αφήσω το σύστημα να τρέξει για λίγες ώρες.

Προς έκπληξή μου, η θερμοκρασία μέσα στο περίβλημά μου είναι μόνο 34,1 °C. Η εξωτερική θερμοκρασία περιβάλλοντος (χώρου) είναι 31,1 °C. Αυτό σημαίνει ότι η θερμοκρασία αυξάνεται μόνο 3 ° C, η οποία είναι πολύ καλή.

Ambient temperature

Ambient temperature

Internal temperature

Internal temperature

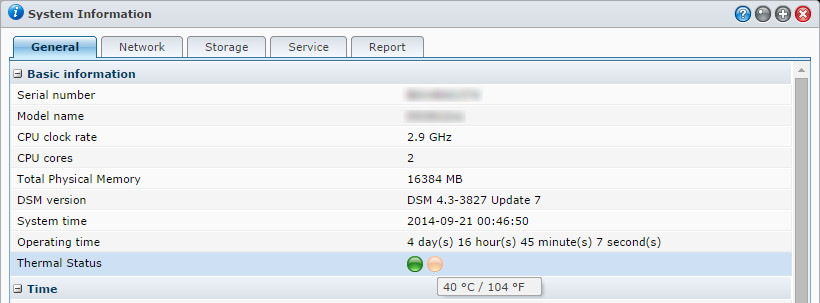

Η θερμοκρασία για άλλα εξαρτήματα μπορεί να ληφθεί από το ίδιο το λογισμικό DSM.

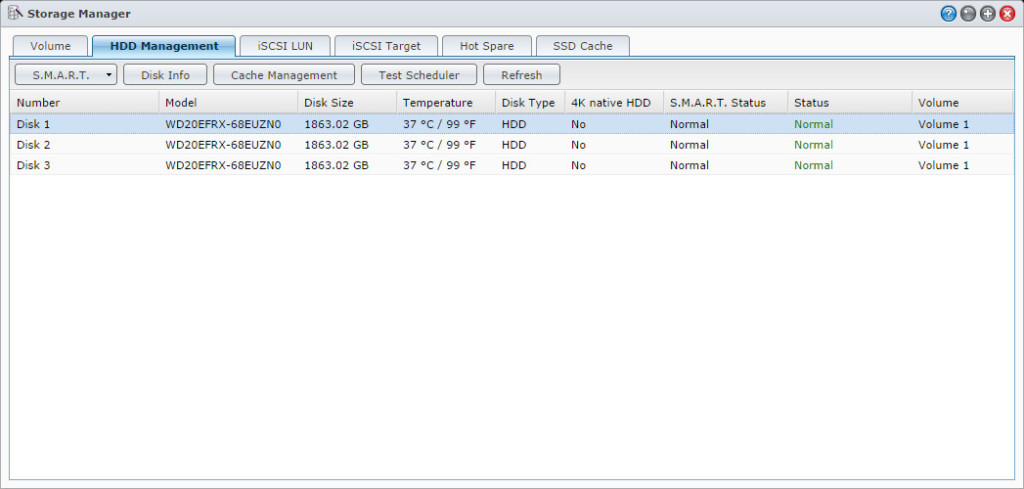

HDD temperature: 37 °C

HDD temperature: 37 °C

CPU Temperature: 40 °C

CPU Temperature: 40 °C


Ταχύτητα μεταφοράς

Για να ελέγξω την απόδοση αυτού του NAS, χρησιμοποιώ ένα εργαλείο της Intel που είναι γνωστό ως Intel® NAS Performance Toolkit. και το εγκαθιστώ στον κεντρικό υπολογιστή μου που έχει αυτή την προδιαγραφή:

  • OS: Windows 7 Home Premium (64-bit)
  • Processor: Intel Core i5-3570 3.40GHz
  • Memory: 16GB DDR3
  • HDD: Intel SSD, 520 Series, 180 GB x 1
  • Network adapters: Build in Gigabit Ethernet (MTU 1500)

Τόσο ο υπολογιστής μου όσο και το NAS είναι συνδεδεμένοι με Asus RT-AC68U Gigabit router με καλώδια CAT5e. Οι σκληροί δίσκοι στο NAS μου χρησιμοποιούν τη διαμόρφωση του Synology Hybrid RAID (SHR). Κατά τη διάρκεια της δοκιμής, τα δεδομένα διαβάζονται και γράφονται από έναν μη κρυπτογραφημένο τόμο.

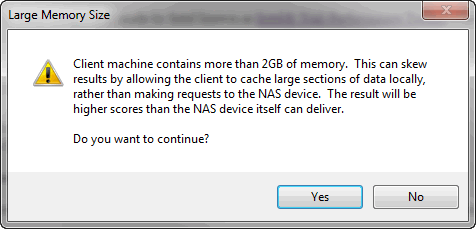

Σε πρώτη φάση, το λογισμικό μου έδωσε αυτό το λάθος:

2014-09-22_190634

Φαίνεται ότι το λογισμικό δεν παίζει καλά με σύστημα που έχει περισσότερη από 2GB μνήμης. Επειδή ήμουν πολύ τεμπέλης για να βρω μια μνήμη 2GB για να αντικαταστήσω τη μνήμη που είναι ήδη εγκατεστημένη, συνεχίζω ούτως ή άλλως. Ας δούμε πώς αυτό θα επηρεάσει το αποτέλεσμα.

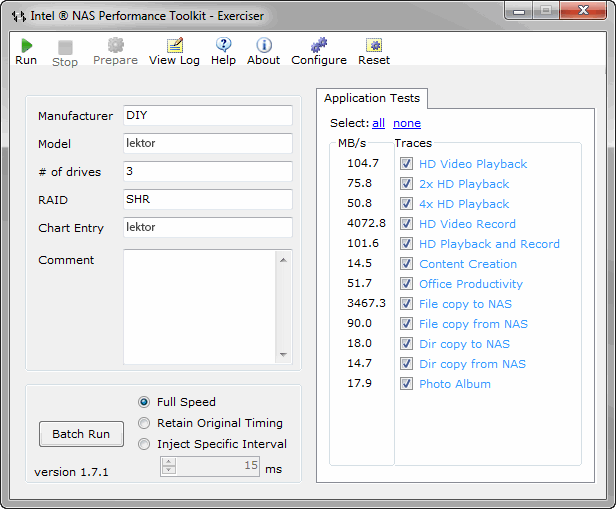

Μετά την προετοιμασία του λογισμικού, έτρεξα τη δοκιμή και αυτό είναι το αποτέλεσμα που πήρα.

2014-09-22_221919

Προφανώς λόγω του παραπάνω προβλήματος προσωρινής αποθήκευσης μνήμης, τα αποτελέσματα για “HD Video Record” και “File copy to NAS” είναι πολύ έξω από το διάγραμμα. Ας αγνοήσουμε και τα δύο για τώρα.

Για να βάλω το αποτέλεσμα σε προοπτική, παίρνω Synology DS1513+ ως σύγκριση. Ο λόγος για τον οποίο επιλέγω το DS1513 + είναι επειδή βρίσκεται στην ίδια τιμή με την κατασκευή μου και και οι δύο χρησιμοποιούν το ίδιο λειτουργικό σύστημα (παρόλο που διαφορετική έκδοση).

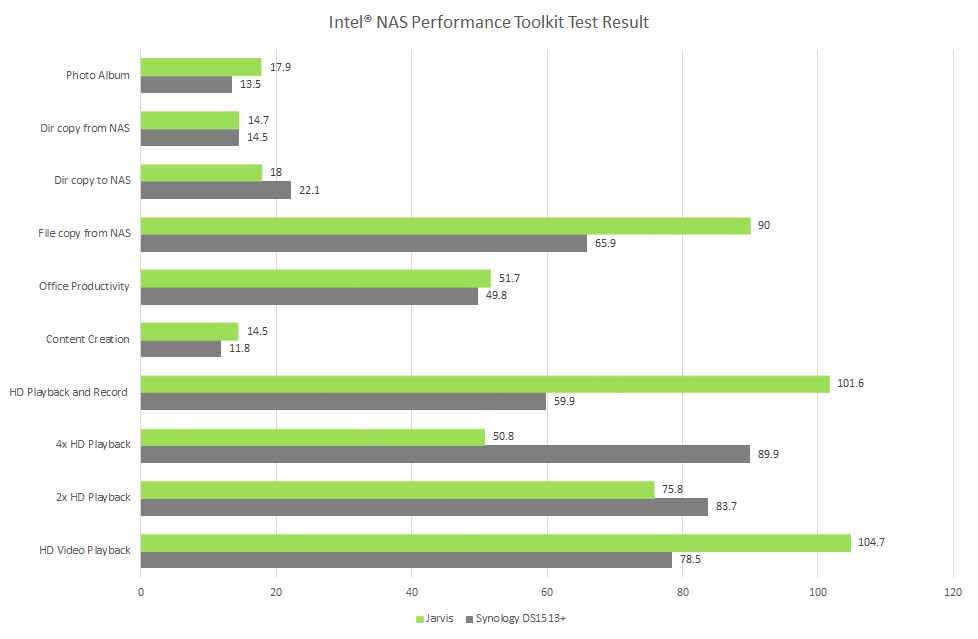

Εδώ είναι η σύγκριση μεταξύ του NAS μου και του DS1513+ που έγινε από το eTeknix.

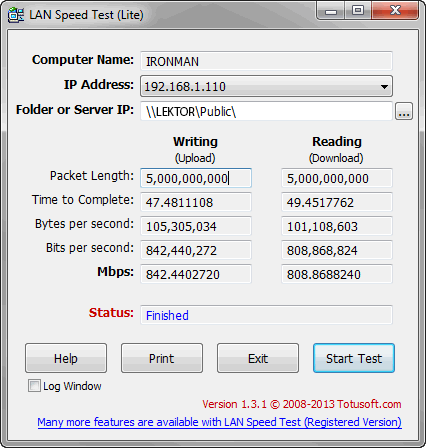

Επίσης, χρησιμοποιώ μια άλλη δοκιμή με το LAN Speed Test (Lite) και εδώ είναι το αποτέλεσμα για τη μεταφόρτωση και τη λήψη ενός αρχείου 5GB στο NAS.



2014-09-22_222711

Σύγκριση με το Synology’s αποτέλεσμα απόδοσης για DS1513+.

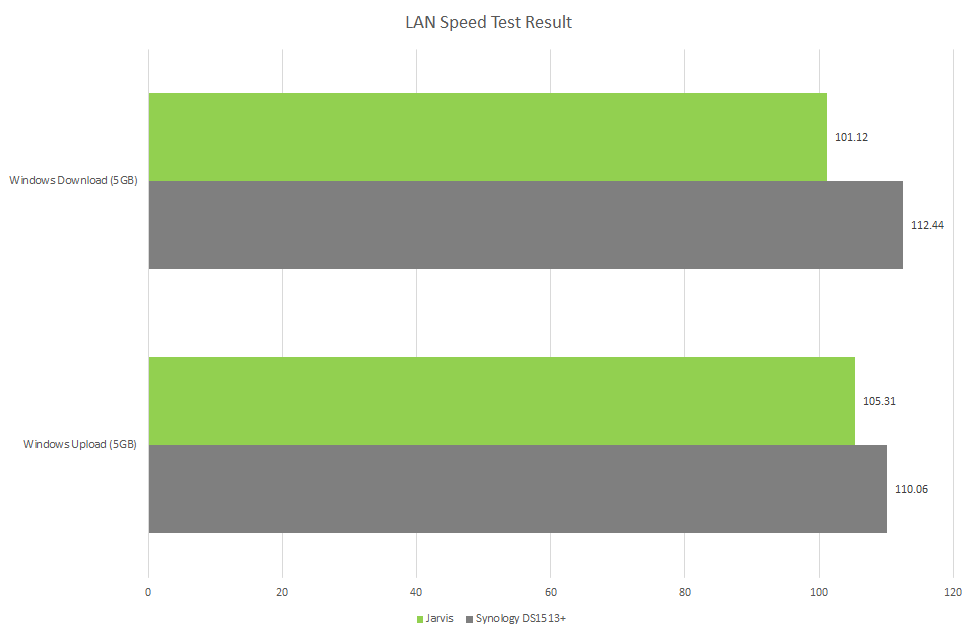

LAN Speed Test Result

Τελικό σύνολο

Συνολικά, υπήρξε αρκετή διασκέδαση για να φτιάξω το δικό μου NAS. Δεδομένου ότι αυτό είναι το πρώτο μου DIY NAS που έφτιαξα, έμαθα πολλά και εγώ για το NAS. Έχω περάσει αμέτρητες ώρες στην έρευνα σχετικά με hardwares και OS και στη συνέχεια για προμήθεια για τα υλικά. Έχω ξοδέψει ακόμα περισσότερες ώρες προετοιμάζοντας αυτόν τον οδηγό.

Είμαι πολύ ικανοποιημένος με τα τελικά αποτελέσματα. Παρόλο που η κατανάλωση ισχύος σε ηρεμία είναι λίγο υψηλότερη από την Synology DS1513 + (βλ. παρακάτω πίνακα), είναι ακόμα πολύ κάτω από το όριο των 50W. Πιστεύω ότι η Synology και άλλα εμπορικά NAS είναι σε θέση να κατεβάσουν την κατανάλωση ενέργειας στα προϊόντα τους, λόγω της κατασκευής PCB που έχει τα πάντα ενσωματωμένα χωρίς τα κουδούνια και τα σφυρίγματα μιας μητρικής κάρτας.

Η απόδοση είναι ίση με το εμπορικό της αντίστοιχο. Ωστόσο, τα αποτελέσματα των δοκιμών είναι αμφισβητήσιμα λόγω του διαφορετικού περιβάλλοντος δοκιμών. Ο μόνος τρόπος για να υπάρξει πραγματική σύγκριση είναι να δοκιμάσετε τα προϊόντα μόνοι σας χρησιμοποιώντας το ίδιο περιβάλλον. Θα είμαι χαρούμενος αν κάποιος μπορεί να μου δανείσει τα προϊόντα για δοκιμή.

Αξίζει λοιπόν να δημιουργήσετε το δικό σας NAS από το να αγοράσετε ένα έτοιμο NAS από εταιρείες όπως η Synology?

Λοιπόν, αν είστε κάποιος που του άρεσε η κατασκευή του υπολογιστή του, τότε πηγαίνετε για αυτό με κάθε τρόπο. Διαφορετικά, σώστε τον εαυτό σας και αγοράστε ένα από τις εταιρείες και σταυρώστε τα δάχτυλά σας να μην καταρρεύσει.

Παρακάτω βλέπετε ένα πίνακα για καλύτερη σύγκριση του συστήματος.

Synology DS1513+ Lektor DS3615xs
CPU
Μοντέλο CPU Intel Atom Intel Core i3-4130T
Συχνότητα CPU Dual Core 2.13 GHz  Dual-Core 2.9 GHz
Μνήμη
Μνήμη συστήματος 2 GB DDR3 16 GB DDR3
Προεγκατεστημένη μνήμη 2 GB X 1 8 GB X 2
Σύνολο θέσεων μνήμης 2 2
Επέκταση μνήμης έως 4 GB (2 GB X 2) 16 GB (8 GB X 2)
Αποθήκευση
Θύρες για Drive 5 6
Συμβατοί τύποι Drive 3.5″ SATA(III) / SATA(II) HDD
2.5″ SATA(III) / SATA(II) HDD
2.5″ SATA(III) / SATA(II) SSD
3.5″ SATA(III) / SATA(II) HDD
2.5″ SATA(III) / SATA(II) HDD
2.5″ SATA(III) / SATA(II) SSD
Hot Swappable Drive Ναι Όχι
Εξωτερικές θύρες
Θύρες USB 2.0 4 2
Θύρες USB 3.0 2 6
Θύρες eSATA 2 0
Εμφάνιση
Μέγεθος (Ύψος X Πλάτος X Βάθος) 157 mm X 248 mm X 233 mm 210 mm x 250 mm x 374 mm
Βάρος 4.25 kg ?
Άλλα
Πλήθος LAN (RJ45) Gigabit X 4 Gigabit X 2
Link Aggregation Ναι Ναι
Wake on LAN/WAN Ναι Ναι
Fan Συστήματος 80 mm X 80 mm X 2 τεμ 92 mm X 92 mm X 3 τεμ,
120 mm X 120 mm X 1 τεμ
Εύκολη αντικατάσταση Fan Ναι Ναι
Ασύρματη σύνδεση (στικάκι) Ναι Ναι
Επίπεδο θορύβου 22.1 dB(A) ?
Επαναφορά σε διακοπή ρεύματος Ναι Ναι
Προγραμματισμός λειτουργίας On/Off Ναι Ναι
Τροφοδοτικό Ρεύματος 200W 650W
Είσοδος ρεύματος AC 100V έως 240V AC 100V έως 240V AC
Συχνότητα ρεύματος 50/60 HZ, Μονοφασικό 50/60 HZ, Μονοφασικό
Κατανάλωση ρεύματος 51W (3TB HDD x 3, λειτουργία)
25.75W (3TB HDD x 3, αδράνια)
55.9W (2TB HDD x 3, λειτουργία)
39.1W (2TB HDD x 3, αδράνια)
4.3W (αναμονή)
OS DSM DSM
Τιμή € 530.94 € 502.68

Τα Data για το Synology DS1513+ ελήφθησαν από το https://www.synology.com/en-global/products/DS1513+#spec

Αυτό είναι όλο. Ο πλήρης οδηγός για την κατασκευή του δικού σας NAS. Αν υπάρχει κάποιο λάθος, παρακαλώ ενημερώστε με. Μπορείτε επίσης να συζητάτε για αυτό, και να μοιραστείτε τη γνώμη σας με όλους.
